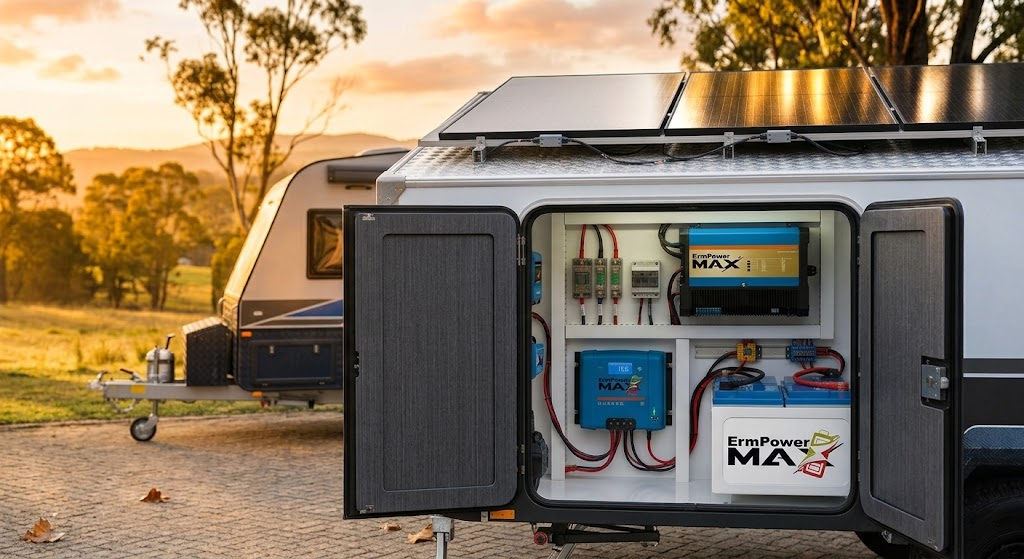

Güneş Paneli + LiFePO4 + İnverter: Komple Off-Grid Sistem Kurulumu Adım Adım

Off-grid (şebeke bağımsız) güneş enerji sistemi; elektrik şebekesine bağlı olmadan kendi elektriğinizi üretmenizi sağlar. Karavan, yat, yazlık, dağ evi veya tarla gibi yerlerde en çok tercih edilen çözümlerden biridir.

Doğru kurulmuş bir sistem yıllarca sorunsuz çalışabilir. Yanlış seçilen ürünler ise hem verimsiz çalışır hem de gereksiz maliyet oluşturur. Bu rehberde off-grid güneş enerji sistemi nasıl kurulur, hangi ekipmanlara ihtiyaç vardır ve sistem nasıl doğru şekilde boyutlandırılır adım adım öğreneceksiniz.

1. İhtiyacınızı Doğru Hesaplayın

Öncelikle günlük ne kadar elektrik tükettiğinizi belirlemeniz gerekir. Bu hesap yapılmadan sistem kurmak, ya yetersiz bir sistem seçmenize ya da gereğinden fazla para harcamanıza neden olabilir.

Basit hesap yöntemi:

• Her cihazın watt değerini belirleyin.

• Günlük kaç saat çalıştığını hesaplayın.

• Watt × kullanım süresi yapın.

• Tüm cihazların tüketimini toplayarak günlük Wh (watt-saat) ihtiyacınızı bulun.

Örnek: Karavan İçin Günlük Elektrik Tüketimi

Bu örnekte günlük tüketim yaklaşık 870 Wh seviyesindedir. Kullanım koşulları, inverter kayıpları ve güneşlenme değişiklikleri göz önünde bulundurularak günlük ihtiyacı 900-1000 Wh civarında kabul etmek daha güvenli olacaktır.

Sistemde ayrıca yaklaşık %20-30 güvenlik payı bırakılması önerilir.

2. Güneş Paneli Seçimi

Güneş paneli, off-grid sistemin elektrik üretimini sağlayan temel bileşenidir. Panel gücü belirlenirken günlük enerji ihtiyacınızın yanı sıra bulunduğunuz bölgenin güneşlenme süresi de dikkate alınmalıdır.

Pratik hesaplama:

Günlük enerji ihtiyacı ÷ Ortalama güneşlenme süresi = Gerekli panel gücü

Örneğin günlük yaklaşık 1000 Wh enerji ihtiyacınız olduğunu düşünelim. Ortalama 4 saat etkin güneşlenme kabul edildiğinde:

1000 Wh ÷ 4 saat = 250W

Teorik olarak 250W panel yeterli görünse de sıcaklık, kablo kayıpları, MPPT kayıpları, panelin gerçek çalışma koşulları ve mevsimsel değişiklikler nedeniyle daha yüksek panel gücü tercih etmek daha doğru olur.

Bu nedenle 1000 Wh günlük tüketim için 300-400W panel gücü daha güvenli bir seçimdir.

Özellikle karavan ve yat gibi hareketli platformlarda monokristal güneş panelleri, yüksek verimlilikleri ve sınırlı montaj alanını daha iyi değerlendirmeleri nedeniyle tercih edilebilir.

Erm Power Max monokristal güneş panelleri, yüksek verim ve dayanıklılık sunan seçenekler arasında yer alır. Karavan ve yat uygulamalarında panel seçiminde yalnızca watt değerine değil; titreşim, nem, montaj şekli ve çevresel koşullara dayanıklılığa da dikkat edilmelidir.

3. LiFePO4 Akü Seçimi – Sistemin En Kritik Noktası

Güneş panellerinin ürettiği elektriği depolayan akü, off-grid sistemin en önemli bileşenlerinden biridir.

Özellikle karavan, yat ve yazlık gibi günlük kullanımın önemli olduğu sistemlerde LiFePO4 aküler, klasik jel veya AGM akülere göre önemli avantajlar sunar.

LiFePO4 akülerin avantajları:

• Yüksek kullanılabilir kapasite

• Derin deşarja daha uygun yapı

• Uzun çevrim ömrü

• Daha hafif ve kompakt tasarım

• Daha hızlı şarj olabilme

• Düşük bakım ihtiyacı

• Dahili BMS sayesinde koruma özellikleri

Akü kapasitesi nasıl hesaplanır?

Basitleştirilmiş hesaplama:

Günlük enerji ihtiyacı × Otonomi günü ÷ Kullanılabilir deşarj oranı

Örneğin:

1000 Wh × 2 gün ÷ 0,8 = 2500 Wh

Yaklaşık 2500 Wh kullanılabilir enerji ihtiyacı için 12V sistemde yaklaşık 200Ah LiFePO4 akü tercih edilebilir.

Burada inverter verimi, akünün gerçek kullanılabilir kapasitesi, sıcaklık ve sistem kayıpları da dikkate alınmalıdır.

Erm Power Max LiFePO4 serisi, BMS koruması ve karavan-yat gibi mobil uygulamalara uygun çözümler sunmaktadır.

4. İnverter Seçimi

İnverter, aküde depolanan DC elektriği 220V AC elektriğe dönüştürür. Televizyon, buzdolabı, laptop, şarj cihazları ve diğer ev tipi cihazları çalıştırmak için inverter kullanılır.

Off-grid sistemlerde mümkün olduğunca tam sinüs (Pure Sine Wave) inverter tercih edilmelidir.

Tam sinüs inverter avantajları:

• Hassas elektronik cihazlarla daha uyumludur.

• Buzdolabı ve motorlu cihazların daha sağlıklı çalışmasını sağlar.

• Daha düşük ses ve titreşim sağlar.

• Elektronik cihazlarda oluşabilecek uyumsuzluk riskini azaltır.

İnverter gücü belirlenirken yalnızca toplam günlük tüketim dikkate alınmamalıdır. Aynı anda çalışabilecek cihazların anlık toplam gücü ve motorlu cihazların ilk kalkış akımları da hesaplanmalıdır.

Örneğin buzdolabı, su pompası veya klima gibi motorlu cihazlar ilk çalıştıkları anda nominal güçlerinin üzerinde anlık güç çekebilir.

Bu nedenle inverter seçiminde:

Sürekli güç + kalkış (surge) gücü

birlikte değerlendirilmelidir.

5. Şarj Regülatörü – MPPT Tercih Edin

Güneş paneli ile akü arasındaki enerji yönetimini sağlayan şarj regülatörü, sistemin önemli parçalarından biridir.

Özellikle off-grid sistemlerde MPPT şarj regülatörü tercih edilmesi daha verimli bir çözüm sunar.

MPPT regülatörler, panelden gelen enerjiyi akünün ihtiyaç duyduğu gerilim seviyesine dönüştürerek panelin çalışma noktasını optimize eder.

MPPT'nin avantajları:

• Panelden daha verimli enerji alınmasını sağlar.

• Farklı panel gerilimleriyle daha esnek sistem kurulmasına olanak tanır.

• Özellikle yüksek voltajlı panel dizilerinde avantaj sağlar.

• Soğuk ve değişken hava koşullarında panelin mevcut gücünden daha iyi yararlanabilir.

MPPT seçerken yalnızca amper değerine bakmak yeterli değildir. Panel toplam gücü, panel VOC değeri, akü voltajı ve MPPT'nin maksimum PV giriş voltajı birlikte kontrol edilmelidir.

6. Kablo, Sigorta ve Montaj

Güneş enerji sistemlerinde doğru ekipman seçimi kadar elektrik tesisatının doğru yapılması da önemlidir.

Kurulum sırasında şu noktalara dikkat edilmelidir:

• Akım değerine uygun kablo kesiti kullanılmalıdır.

• Kablo mesafesine göre gerilim düşümü hesaplanmalıdır.

• Gerilim düşümünün mümkün olduğunca düşük tutulması gerekir.

• Panel, akü ve inverter hatlarında uygun sigorta veya DC devre kesici kullanılmalıdır.

• Paneller mümkün olduğunca gölgelenmeyecek şekilde konumlandırılmalıdır.

• Aküler sağlam ve güvenli bir yüzeye monte edilmelidir.

• Bağlantılar gevşemeye ve korozyona karşı korunmalıdır.

• Karavan ve yatlarda titreşim nedeniyle bağlantıların düzenli olarak kontrol edilmesi faydalıdır.

Özellikle yüksek güçlü inverter sistemlerinde akü-inverter arasındaki kablo kesiti büyük önem taşır. Düşük kesitli kablo kullanılması hem enerji kaybına hem de aşırı ısınmaya neden olabilir.

7. Sistemi Devreye Alma ve Test

Kurulum tamamlandıktan sonra ekipmanların doğru sırayla devreye alınması gerekir.

Önerilen bağlantı sırası:

1. Önce aküyü MPPT şarj regülatörüne bağlayın.

2. MPPT'nin akü voltajını doğru şekilde algıladığını kontrol edin.

3. Güneş panellerini MPPT'ye bağlayın.

4. Panel voltajı ve şarj akımını kontrol edin.

5. İnverteri sisteme bağlayın ve devreye alın.

6. AC yükleri tek tek çalıştırarak sistemi test edin.

7. İnverter, MPPT ve akü üzerindeki gerilim, akım ve güç değerlerini kontrol edin.

Bu aşamada herhangi bir bağlantıda aşırı ısınma, anormal ses, hata kodu veya voltaj düşüşü görülürse sistem kontrol edilmeden yüksek güçlü yükler çalıştırılmamalıdır.

Örnek 12V Off-Grid Güneş Enerji Sistemi

Aşağıdaki sistem, günlük yaklaşık 900-1000 Wh enerji tüketimi bulunan örnek bir karavan veya küçük off-grid uygulama için düşünülebilir:

Off-Grid Sistem Kurarken En Sık Yapılan Hatalar

Off-grid güneş enerji sistemi kurulurken bazı hatalar sistemin performansını ciddi şekilde düşürebilir.

En sık karşılaşılan hatalar:

• Günlük tüketimi hesaplamadan panel seçmek

• Akü kapasitesini gereğinden küçük seçmek

• İnverter gücünü yalnızca watt değerine göre belirlemek

• Motorlu cihazların kalkış akımını hesaba katmamak

• MPPT yerine yanlış kapasitede regülatör kullanmak

• Kablo kesitini düşük seçmek

• DC sigortaları ihmal etmek

• Panel gölgelenmesini göz ardı etmek

• Akü ve inverter arasındaki kabloyu gereğinden uzun tutmak

• Sistem kayıplarını hesaba katmamak

Sonuç: Doğru Boyutlandırılmış Sistem Daha Verimli ve Daha Ekonomiktir

Off-grid güneş enerji sistemi kurarken yalnızca güneş paneline veya invertere odaklanmak doğru değildir. Panel + MPPT + LiFePO4 akü + inverter + kablo + sigorta bir bütün olarak değerlendirilmelidir.

Doğru sistem için öncelikle günlük enerji tüketiminizi belirleyin. Ardından panel gücünü, akü kapasitesini, MPPT amper değerini ve inverter gücünü buna göre seçin.

Karavan, yat, yazlık, dağ evi veya tarla gibi şebekeden bağımsız alanlarda doğru hesaplanmış bir sistem sayesinde kendi elektriğinizi üretebilir, depolayabilir ve ihtiyaç duyduğunuz anda kullanabilirsiniz.
