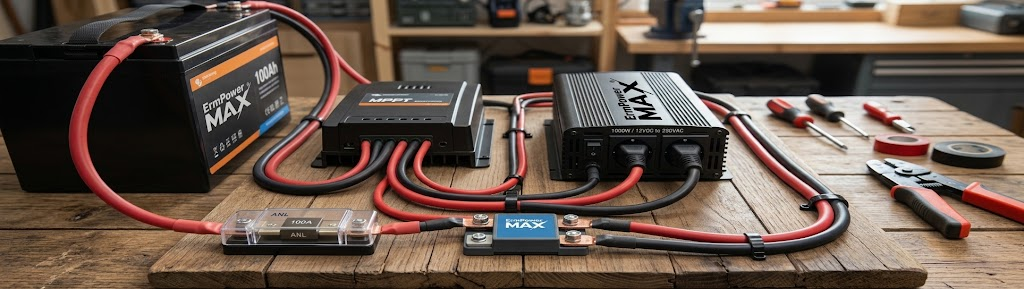

Karavan ve Yat için Kablolama, Sigorta ve Koruma Elemanları Nasıl Seçilir?
Karavan veya yatınızda güneş enerji sistemi kurarken en çok gözden kaçan kısım kablolama ve koruma elemanlarıdır. Paneller, LiFePO4 aküler ve inverterler doğru seçilse bile, ince kablo, yanlış sigorta veya eksik koruma hem enerji kaybına hem de ciddi güvenlik risklerine yol açar. Özellikle hareketli ve nemli ortamlarda (karavan ve yat) titreşim, suya maruz kalma ve dar alanlar bu riskleri daha da artırır.“Karavan kablolama işlemi, sistemin en kritik güvenlik adımlarından biridir.”
Bu yazıda sisteminizi hem güvenli hem de verimli hale getirmek için bilmeniz gerekenleri madde madde, örneklerle ve tablolarla anlattık.
1. Neden Kablolama ve Koruma Bu Kadar Önemli?
Birçok kişi güneş paneli ve akü seçimine odaklanır, kablolamayı ise sonraya bırakır. Oysa:
- İnce kablo direnç yaratır, gerilim düşümü olur. Özellikle 12V sistemlerde bu kayıp çok daha belirgindir.
- Gerilim düşümü hem inverter’in verimli çalışmasını engeller hem de cihazların ömrünü kısaltır.
- Yanlış sigorta değeri ya aşırı akımda korumaz ya da gereksiz yere atar, sistemi kullanılamaz hale getirir.
- Koruma elemanları (sigorta, BMS, şönt, devre kesici) yangın ve ekipman arızası riskini ciddi oranda azaltır.
- Karavan ve yatlarda titreşim kablo bağlantılarını gevşetebilir, nem ise korozyona yol açabilir. Bu yüzden hem doğru kesit hem de kaliteli malzeme şarttır.
Kısaca: İyi bir sistem, iyi kablolama ve doğru koruma ile tamamlanır.
2. Kablo Kesiti Nasıl Seçilir?
Kablo kesiti; akım (Amper), kablo uzunluğu ve kabul edilebilir gerilim düşümüne göre belirlenir. Yanlış kesit seçmek, sistemin en sık yapılan hatalarından biridir.
Pratik kural:
- 12V sistemlerde gerilim düşümü mümkünse %3’ü geçmemeli.
- 24V sistemlerde %3–5 arası genellikle kabul edilebilir.
- Kablo ne kadar uzunsa, o kadar kalın kesit gerekir.
Örnek Kablo Kesiti Tablosu (Tek Yön Uzunluk)
| Akım (A) | 0–3 metre | 3–6 metre | 6–10 metre | 10–15 metre |
|---|---|---|---|---|
| 10 A | 2.5 mm² | 4 mm² | 6 mm² | 10 mm² |
| 20 A | 4 mm² | 6 mm² | 10 mm² | 16 mm² |
| 30 A | 6 mm² | 10 mm² | 16 mm² | 25 mm² |
| 50 A | 10 mm² | 16 mm² | 25 mm² | 35 mm² |
| 100 A | 25 mm² | 35 mm² | 50 mm² | 70 mm² |
| 150 A | 35 mm² | 50 mm² | 70 mm² | 95 mm² |
Önemli notlar:
- Panelden şarj regülatörüne giden kablolar genelde daha ince olabilir çünkü akım düşüktür.
- Şarj regülatöründen aküye ve aküden inverter’e giden kablolar mutlaka kalın olmalıdır. Burada yapılan hata sistemin verimini ciddi düşürür.
- Her zaman çift kablo (pozitif + negatif) kullanın. Negatif hattı şase üzerinden tamamlamak özellikle yatlarda tehlikeli ve verimsizdir.
- Kablo kalitesi de önemlidir. Ucuz, ince telli kablolar yerine çok telli (esnek) ve kaliteli bakır kablolar tercih edin.
3. Sigorta Seçimi ve Yerleşimi
Sigorta, kısa devre ve aşırı akım durumunda devreyi keserek hem kabloları hem de cihazları korur. Yanlış sigorta seçimi ya koruma sağlamaz ya da sürekli sorun çıkarır.
Temel kurallar:
- Sigorta değeri, kablonun taşıyabileceği maksimum akımın biraz altında olmalıdır.
- Her kritik hatta ayrı sigorta kullanın.
- Sigortayı mümkün olduğunca aküye yakın yerleştirin. Böylece kısa devre durumunda koruma daha hızlı devreye girer.
Önerilen Sigorta Noktaları:
- Panel → Şarj Regülatörü arası (birçok regülatörün kendi koruması vardır, yine de kontrol edin)
- Şarj Regülatörü → Akü arası
- Akü → İnverter arası (en kritik ve en yüksek akımlı nokta)
- Akü → DC yükler (ışık, su pompası, buzdolabı, vantilatör vb.)
- BMS çıkışı (LiFePO4 akülerde ekstra güvenlik için)
Örnek Sigorta Değerleri (Yaklaşık):
- 1000W 12V inverter → 100–125A sigorta
- 2000W 12V inverter → 200–250A sigorta
- 3000W 12V inverter → 300–350A sigorta
- 24V sistemlerde akım yaklaşık yarıya düştüğü için daha küçük sigorta kullanılabilir.
Sigorta tipi olarak karavan ve yat uygulamalarında ANL, Mega veya kaliteli blade (bıçak) tipi sigortalar tercih edilir. Cam sigortalar yüksek akımlarda önerilmez.
4. Sigorta Kutusu ve Dağıtım Panosu
Dağınık şekilde her yere ayrı sigorta koymak yerine merkezi bir sigorta kutusu veya küçük bir dağıtım panosu kullanmak çok daha sağlıklıdır.
Avantajları:
- Montaj daha düzenli ve profesyonel görünür.
- Arıza durumunda hangi devrenin sorunlu olduğu kolay anlaşılır.
- İleride yeni bir cihaz eklemek istediğinizde işiniz kolaylaşır.
- Titreşim ve neme karşı daha korunaklıdır.
Karavan ve yat için suya dayanıklı, şeffaf kapaklı, titreşime dayanıklı sigorta kutuları tercih edilmelidir. Erm Power Max hazır sistem paketlerinde genellikle bu tür düzenli dağıtım çözümleri düşünülerek hazırlanır.
5. Şönt Direnç Nedir ve Neden Gereklidir?
Şönt, üzerinden geçen akımı ölçmeye yarayan çok düşük dirençli özel bir elemandır. Özellikle batarya monitörü (Battery Monitor) kullanıyorsanız şönt şarttır.
Ne işe yarar?
- Akünün o anda ne kadar şarj veya deşarj olduğunu net gösterir.
- Kalan kapasiteyi (State of Charge – SoC) doğru hesaplar.
- Geçmiş tüketim ve şarj verilerini takip etmenizi sağlar.
- Sisteminizde gizli bir tüketim (parasitic drain) varsa bunu fark etmenize yardımcı olur.
LiFePO4 akü kullanan karavan ve yat sahiplerinin büyük çoğunluğu batarya monitörü + şönt kombinasyonunu sonradan eklemek zorunda kalır. Baştan düşünmek daha doğru olur.
6. LiFePO4 Akülerde BMS ve Ekstra Koruma
Kaliteli bir LiFePO4 akünün içinde zaten BMS (Battery Management System) bulunur. BMS şu korumaları sağlar:
- Aşırı şarj koruması
- Aşırı deşarj koruması
- Aşırı akım ve kısa devre koruması
- Yüksek ve düşük sıcaklık koruması
- Hücre dengeleme
Ancak BMS’e tamamen güvenip dışarıda hiç koruma kullanmamak risklidir. Özellikle akü ile inverter arasına kaliteli bir sigorta veya DC devre kesici koymak ekstra güvenlik katmanı oluşturur. Bu, hem kabloları hem de inverter’i korur.
7. Kablo Pabucu, Yüksük ve Bağlantı Detayları
Kablo kesiti doğru olsa bile bağlantı noktaları zayıfsa sorun yaşarsınız.
Dikkat edilmesi gerekenler:
- Mutlaka kaliteli bakır kablo pabucu kullanın. Demir veya düşük kaliteli pabuçlar zamanla ısınır ve oksitlenir.
- Pabuçları sıkmadan önce kabloyu iyice sıyırın, tel kopması olmasın.
- Isıyla daralan makaron (heat shrink) kullanarak bağlantıyı hem izole edin hem de mekanik olarak güçlendirin.
- Cıvatalı bağlantılarda yaylı rondela (spring washer) kullanarak titreşimle gevşemeyi önleyin.
- Tüm bağlantıları belirli aralıklarla kontrol edin, özellikle uzun yol veya deniz seyahatlerinden sonra.
8. En Sık Yapılan Hatalar
- “Biraz ince olsa da idare eder” diye kablo kesitini düşük tutmak
- Sigortayı aküden uzak bir noktaya yerleştirmek
- Negatif hattı şase üzerinden tamamlayıp tek kablo ile işi bitirmeye çalışmak
- Farklı kesitte kabloları seri bağlamak
- Sigorta değerini inverter gücüne göre değil, elinde ne varsa ona göre seçmek
- Nemli ortamlarda kalitesiz yüksük ve pabuç kullanmak
- Kabloları hareketli parçalara veya keskin kenarlara sürtünecek şekilde döşemek
- Hiç kablo sabitlemesi yapmamak (titreşimle bağlantılar gevşer)
9. Pratik Kurulum Kontrol Listesi
Kurulumu bitirmeden önce şu maddeleri kontrol edin:
- Tüm kablo kesitleri akıma ve uzunluğa uygun mu?
- Sigortalar doğru değerde ve aküye yakın yerleştirilmiş mi?
- Pozitif ve negatif kablolar ayrı ayrı çekilmiş mi?
- Tüm pabuçlar sağlam sıkılmış ve makaron ile korunmuş mu?
- Kablolar titreşim almayacak şekilde kelepçelenmiş mi?
- Nemli bölgelerde ekstra izolasyon yapılmış mı?
- Batarya monitörü kullanıyorsanız şönt doğru bağlanmış mı?
- Sistem ilk çalıştırmadan önce tüm bağlantılar gözden geçirildi mi?
Sonuç ve Tavsiye
Doğru kablolama ve koruma elemanları, sisteminizin hem ömrünü uzatır hem de güvenliğini ciddi şekilde artırır. Özellikle karavan ve yat gibi hareketli, titreşimli ve nemli ortamlarda bu konu asla “sonradan bakarız” denilecek bir detay değildir.
Erm Power Max olarak sunduğumuz hazır sistem paketlerinde uygun kesitte kablolar, kaliteli sigorta setleri, gerekli koruma elemanları ve düzenli dağıtım düşünülerek hazırlanır. Kendi sisteminizi kurarken de aynı standartları uygulamanızı öneririz.
Doğru karavan kablolama + doğru koruma = uzun ömürlü ve güvenli sistem
