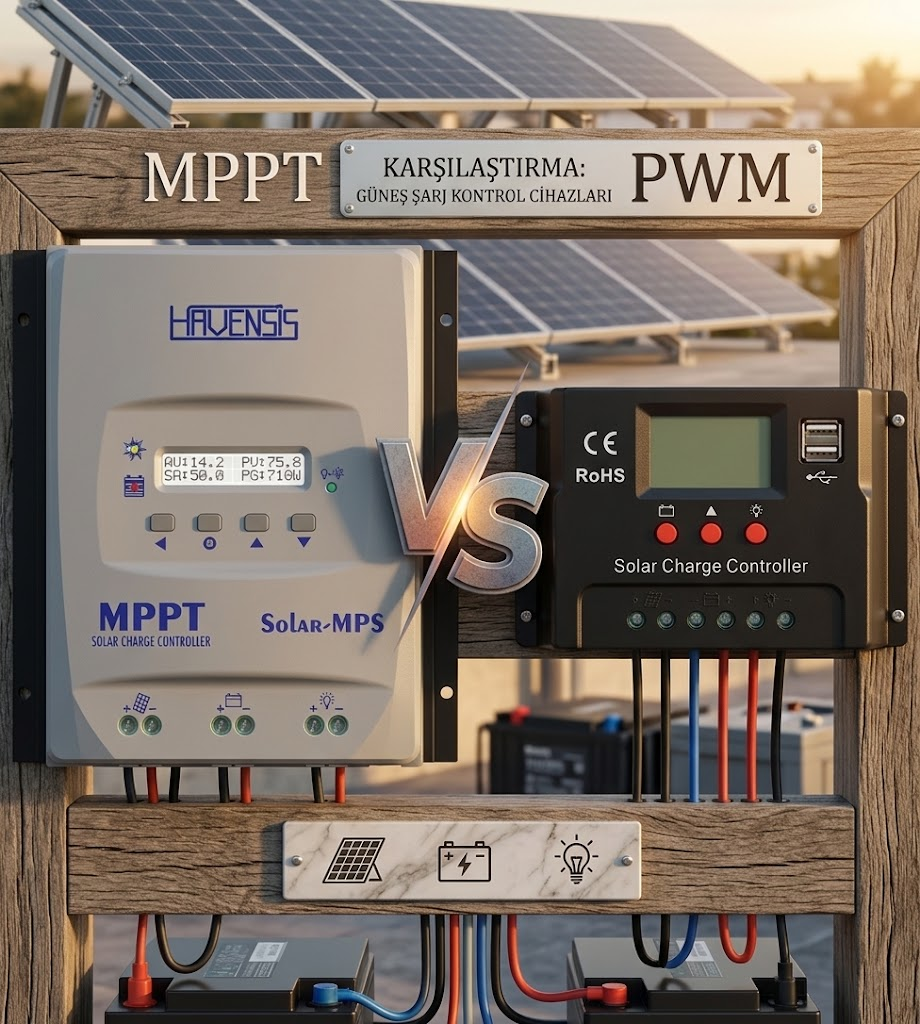

PWM ve MPPT Şarj Regülatörü Nedir? Aralarındaki Farklar Nelerdir?

Güneş panellerinden üretilen enerjinin akü veya bataryaya güvenli ve verimli şekilde aktarılmasını sağlayan en önemli ekipmanlardan biri şarj regülatörüdür.

Güneş enerjisi sistemlerinde en yaygın kullanılan iki şarj regülatörü teknolojisi PWM ve MPPT'dir.

Peki PWM ve MPPT arasındaki fark nedir? Hangi şarj regülatörü tercih edilmelidir? Güneş paneli ve akü seçimine göre hangi sistem daha avantajlıdır?

Bu yazımızda PWM ve MPPT şarj regülatörlerini detaylı şekilde inceleyeceğiz.

1. PWM Şarj Regülatörü Nedir?

PWM (Pulse Width Modulation – Darbe Genişlik Modülasyonu), güneş panellerinden gelen enerjiyi aküye aktarmak için kullanılan daha basit ve ekonomik bir şarj regülatörü teknolojisidir.

PWM regülatör, panel ile akü arasında doğrudan bir bağlantı mantığıyla çalışır ve panelin çalışma voltajını akünün şarj voltajına yakın bir seviyede kullanır.

Bu nedenle PWM sistemlerde panel voltajının akü sistemiyle uyumlu olması oldukça önemlidir.

Örneğin 12V nominal bir akü sistemi için kullanılan panelin çalışma voltajı PWM regülatörün çalışma aralığına uygun olmalıdır.

PWM Şarj Regülatörünün Özellikleri

• Ekonomik fiyatlıdır.
• Yapısı daha basittir.
• Kurulumu kolaydır.
• Küçük güneş enerjisi sistemlerinde kullanılabilir.
• Panel ve akü voltajlarının uyumlu olması gerekir.
• Düşük güçlü sistemlerde ekonomik bir çözüm sunabilir.

2. MPPT Şarj Regülatörü Nedir?

MPPT (Maximum Power Point Tracking – Maksimum Güç Noktası Takibi), güneş panelinin o an üretebileceği maksimum gücü takip ederek bu enerjiyi akünün ihtiyaç duyduğu uygun voltaj ve akım seviyesine dönüştüren gelişmiş bir şarj regülatörü teknolojisidir.

MPPT regülatörün en önemli avantajı, panelin çalışma voltajını akünün şarj voltajına doğrudan sabitlemek yerine panelin maksimum güç noktasını kullanabilmesidir.

Örneğin bir güneş paneli yaklaşık 20-40V aralığında daha yüksek güç üretebilirken akü yaklaşık 12-14V seviyesinde çalışıyor olabilir.

MPPT regülatör, panelden gelen daha yüksek voltajı uygun şekilde dönüştürerek aküye daha yüksek şarj akımı sağlayabilir.

Bu nedenle özellikle yüksek voltajlı güneş panellerinde MPPT kullanımı önemli avantaj sağlar.

3. PWM ve MPPT Arasındaki Temel Farklar

Not: MPPT'nin PWM'ye göre kazancı sabit bir yüzde değildir. Panel sıcaklığı, güneş ışınımı, panel voltajı, akü voltajı ve sistem tasarımı gibi birçok faktöre göre değişir.

4. MPPT Neden Daha Fazla Enerji Sağlayabilir?

Bunu basit bir örnekle açıklayalım.

Bir güneş panelinin maksimum güç noktası:

Vmp: 30V
Imp: 10A

olsun.

Panelin maksimum gücü:

30V × 10A = 300W

Akümüz ise 12V sınıfında olsun.

MPPT regülatör panelden yaklaşık 300W gücü alıp akü şarj voltajına dönüştürebilir.

Örneğin sistem kayıpları göz önüne alındığında aküye yaklaşık:

300W ÷ 14V ≈ 21,4A

seviyesinde şarj akımı aktarılabilir.

Bu değer çalışma koşullarına göre değişir.

PWM regülatörde ise panelin çalışma noktası akü voltajına daha fazla bağımlı olduğundan panelin sahip olduğu yüksek voltaj avantajı tam olarak kullanılamayabilir.

İşte MPPT'nin temel avantajı burada ortaya çıkar.

5. PWM Şarj Regülatörü Ne Zaman Tercih Edilmeli?

PWM her durumda kötü bir seçenek değildir.

Özellikle küçük ve düşük maliyetli sistemlerde doğru bir tercih olabilir.

PWM tercih edilebilecek durumlar:

• Küçük bir güneş enerji sistemi kuruluyorsa
• Sistem maliyetinin düşük tutulması isteniyorsa
• Panel ve akü voltajları PWM kullanımına uygunsa
• Düşük güçlü aydınlatma sistemleri kullanılıyorsa
• Küçük karavan veya kamp sistemlerinde uygun panel kullanılıyorsa
• Panel gücü düşükse

Ancak panel ile akü arasındaki voltaj uyumluluğu mutlaka kontrol edilmelidir.

6. MPPT Şarj Regülatörü Ne Zaman Tercih Edilmeli?

Orta ve yüksek güçlü güneş enerjisi sistemlerinde MPPT genellikle daha avantajlıdır.

Özellikle panel gücü arttıkça ve panel voltajı akü voltajından yükseldikçe MPPT'nin avantajı daha belirgin hale gelir.

MPPT tercih edilmesi gereken durumlar:

• Daha yüksek enerji verimi isteniyorsa
• 300W ve üzeri sistemlerde
• Karavan sistemlerinde
• Yat ve tekne sistemlerinde
• Ev tipi güneş enerji sistemlerinde
• Off-grid sistemlerde
• Yüksek voltajlı güneş panellerinde
• Panel ile akü arasında daha yüksek voltaj kullanılması isteniyorsa
• Kablo kayıplarının azaltılması hedefleniyorsa

7. Karavanlarda PWM mi MPPT mi?

Karavan sistemlerinde MPPT şarj regülatörü çoğu durumda daha avantajlıdır.

Karavanlarda alan sınırlı olduğu için panelden mümkün olduğunca fazla enerji elde etmek önemlidir.

Örneğin:

2 × 205W panel = 410W

gibi bir sistemde MPPT regülatör kullanılması, panel gücünün aküye daha verimli aktarılmasına yardımcı olabilir.

Ayrıca paneller seri bağlanarak daha yüksek panel voltajı elde edildiğinde, MPPT regülatörün bu yüksek voltajı akü şarj voltajına dönüştürme özelliğinden faydalanılabilir.

8. Güneş Paneli ile MPPT Nasıl Eşleştirilir?

MPPT seçerken yalnızca "kaç amper?" sorusuna bakmak yeterli değildir.

Şu değerler birlikte kontrol edilmelidir:

1. Panel Toplam Gücü

Örneğin:

4 × 230W = 920W

2. Akü Sistem Voltajı

Örneğin:

12V / 24V / 48V

3. MPPT Maksimum PV Voltajı

Paneller seri bağlanacaksa panel grubunun Voc değeri, MPPT'nin maksimum PV giriş voltajını aşmamalıdır.

Özellikle düşük sıcaklıklarda panel Voc değeri yükselebileceğinden güvenli pay bırakılmalıdır.

4. MPPT Maksimum Şarj Akımı

Örneğin 920W panel gücü 48V akü sisteminde:

920W ÷ 48V ≈ 19A

seviyesinde teorik bir şarj akımı oluşturur.

Bu nedenle uygun çalışma koşullarında 20A'nın üzerindeki bir MPPT tercih edilebilir.

Ancak gerçek seçimde inverter/MPPT üreticisinin maksimum PV gücü, maksimum şarj akımı ve giriş voltajı sınırları birlikte değerlendirilmelidir.

9. MPPT Seçerken Yapılan En Büyük Hatalar

Şarj regülatörü seçerken sadece amper değerine bakmak doğru değildir.

Örneğin 40A MPPT yazması, her panel sistemi için uygun olduğu anlamına gelmez.

MPPT seçiminde:

Panel Wattı + Panel Voc + Panel Vmp + Panel Imp + Akü Voltajı + Maksimum Şarj Akımı

birlikte değerlendirilmelidir.

Ayrıca seri bağlanan panellerde toplam Voc, paralel bağlantıda ise toplam akım dikkate alınmalıdır.

10. ERM POWER MAX ile Doğru Şarj Regülatörü Seçimi

Güneş enerjisi sisteminin verimli çalışması için güneş paneli, MPPT regülatör, akü ve inverterin birbiriyle uyumlu olması gerekir.

ERM POWER MAX güneş enerjisi sistemlerinde farklı güç ve kapasite ihtiyaçlarına yönelik enerji depolama ve solar sistem çözümleri sunmaktadır.

Özellikle LiFePO4 akülerle kullanılacak MPPT şarj regülatörünün, akünün nominal voltajı ve üretici tarafından belirtilen şarj parametreleriyle uyumlu olması gerekir.

Doğru seçilmiş bir MPPT, güneş panelinden elde edilen enerjinin aküye daha verimli aktarılmasına yardımcı olur.

PWM mi MPPT mi? Hangisi Daha İyi?

Kısaca özetlemek gerekirse:

PWM = Daha ekonomik ve basit çözüm

MPPT = Daha verimli ve gelişmiş çözüm

Küçük ve düşük maliyetli sistemlerde PWM yeterli olabilir. Ancak karavan, tekne, ev, off-grid ve yüksek güçlü güneş enerjisi sistemlerinde MPPT genellikle daha doğru tercihtir.

Güneş panelinizin gücü arttıkça, panel voltajınız yükseldikçe ve sisteminizden maksimum verim almak istedikçe MPPT teknolojisinin avantajı daha da önem kazanır.

Sonuç

Güneş paneli seçimi kadar şarj regülatörü seçimi de sistem performansı açısından önemlidir.

Yanlış seçilmiş bir regülatör, panelinizin sahip olduğu üretim kapasitesinden tam olarak yararlanamamanıza neden olabilir. Bu nedenle sistem kurulurken panel gücü, panel voltajı, akü voltajı ve şarj akımı birlikte hesaplanmalıdır.

Doğru panel + doğru MPPT + doğru akü = daha verimli ve daha uzun ömürlü güneş enerjisi sistemi.

Güneşten maksimum enerjiyi almak için sadece güçlü panel değil, doğru şarj teknolojisi de gerekir.
